Термостатическая и балансировочная арматура для системы отопления

Что такое балансировка системы?

Балансировка системы отопления – это равномерное распределение теплоносителя в системе отопления в соответствии с проектными расходами.

Существуют разные способы распределения:

• расчетная (проектная) – по заранее заложенным параметрам
• по фактической температуре – настройка «вручную» по показателям
• электронная балансировка – наиболее точная и современная, позволяет сразу правильно выставить систему

Когда нужна балансировка?

Для обеспечения корректной работы отопительной системы балансировку необходимо проводить в следующих ситуациях:

• после первичного монтажа системы
• перед началом отопительного сезона
• после подключения новых линий
• при замене радиаторов, клапанов или насоса
• после обслуживания (чистки радиаторов, теплообменника котла)
• при выявлении неравномерного прогрева разных участков радиаторов, при отсутствии в них воздушных пробок, от которых избавляются с помощью крана Маевского
• если радиаторы расположенны ближе к источнику тепла, по сравнению с более удаленными радиаторами
• если слышен шум движения воды в системе

Какие задачи решает гидравлическая регулировка?

Правильно настроенная система обеспечивает:

• одинаковый нагрев радиаторов независимо от их расположения
• комфортную температуру во всех помещениях
• экономичную работу котла
• отсутствие лишнего шума в трубах и приборах
• более долгую службу котла, насосов и арматуры
• стабильность и безопасность

Сравнение: без балансировки и с балансировкой

Наглядно видно преимущество отбалансированной системы: равномерные температуры и отсутствие перегретых зон.

Расчетное 3D-моделирование

Наиболее эффективный способ провести балансировку – это цифровое моделирование. С помощью специальных программ создается виртуальная модель отопления, которая показывает работу на всех участках системы в разных режимах.

Для расчетов учитываются исходные данные:

• диаметр и материал труб
• условия прокладки магистралей
• характеристики теплоносителя
• параметры циркуляционного насоса
• давление на входной трубе
• тип и характеристики запорно-регулирующей арматуры

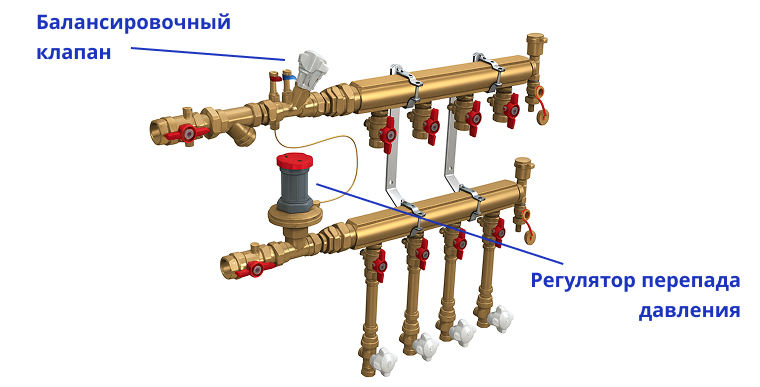

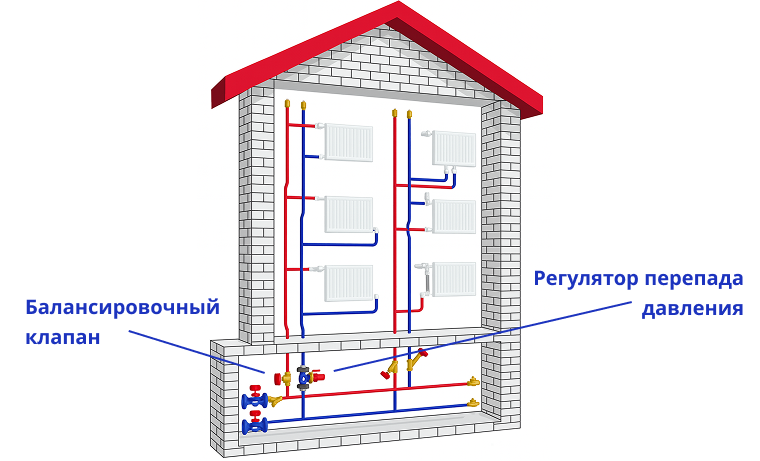

Балансировка системы отопления производится с помощью термостатической и балансировочной арматуры.

Термостатическая арматура

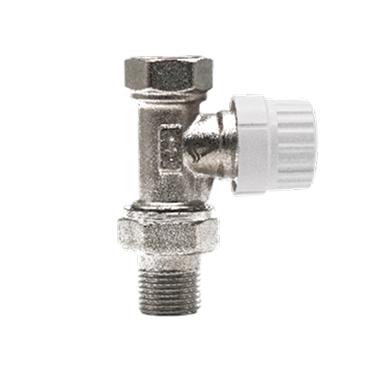

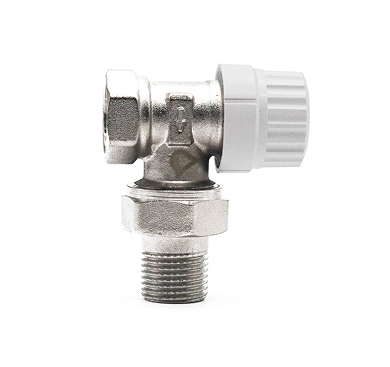

К ней относится термостатический клапан с термоголовкой. Он регулирует температуру в помещении за счет изменения объема теплоносителя, поступающего в радиатор.

Особенности:

• может работать автоматически, без ручной регулировки
• позволяет заранее задать температуру
• может иметь функцию предварительной настройки, ограничивающей расход теплоносителя до расчетного

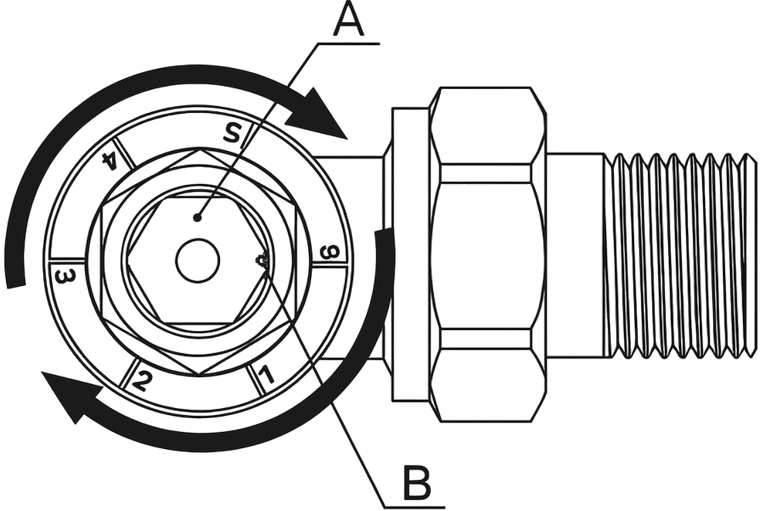

На корпусе клапана есть шкала с цифрами. Поворотом регулировочной гайки можно уменьшить ход штока и тем самым снизить пропускную способность.

Термостатическая головка (термоголовка) – это чувствительный элемент, который реагирует на температуру воздуха. При нагреве или охлаждении она воздействует на клапан, изменяя поток воды. Бывают модели с выносным датчиком для удобного дистанционного управления.

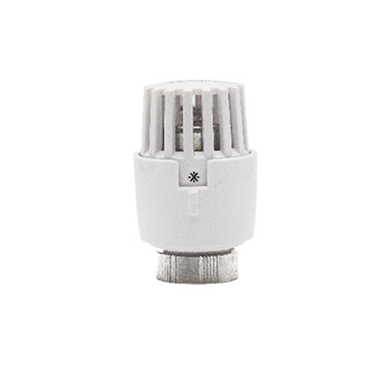

Стандартная

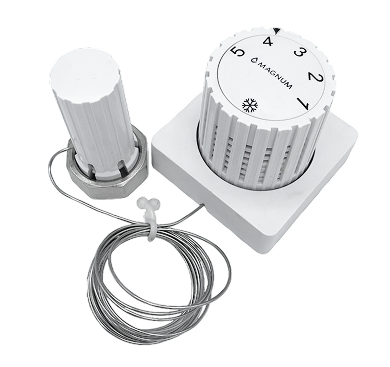

C выносным датчиком

C дистанционным управлением

Преимущества термостатической арматуры:

• автоматическое управление температурой
• экономия расходов на отопление

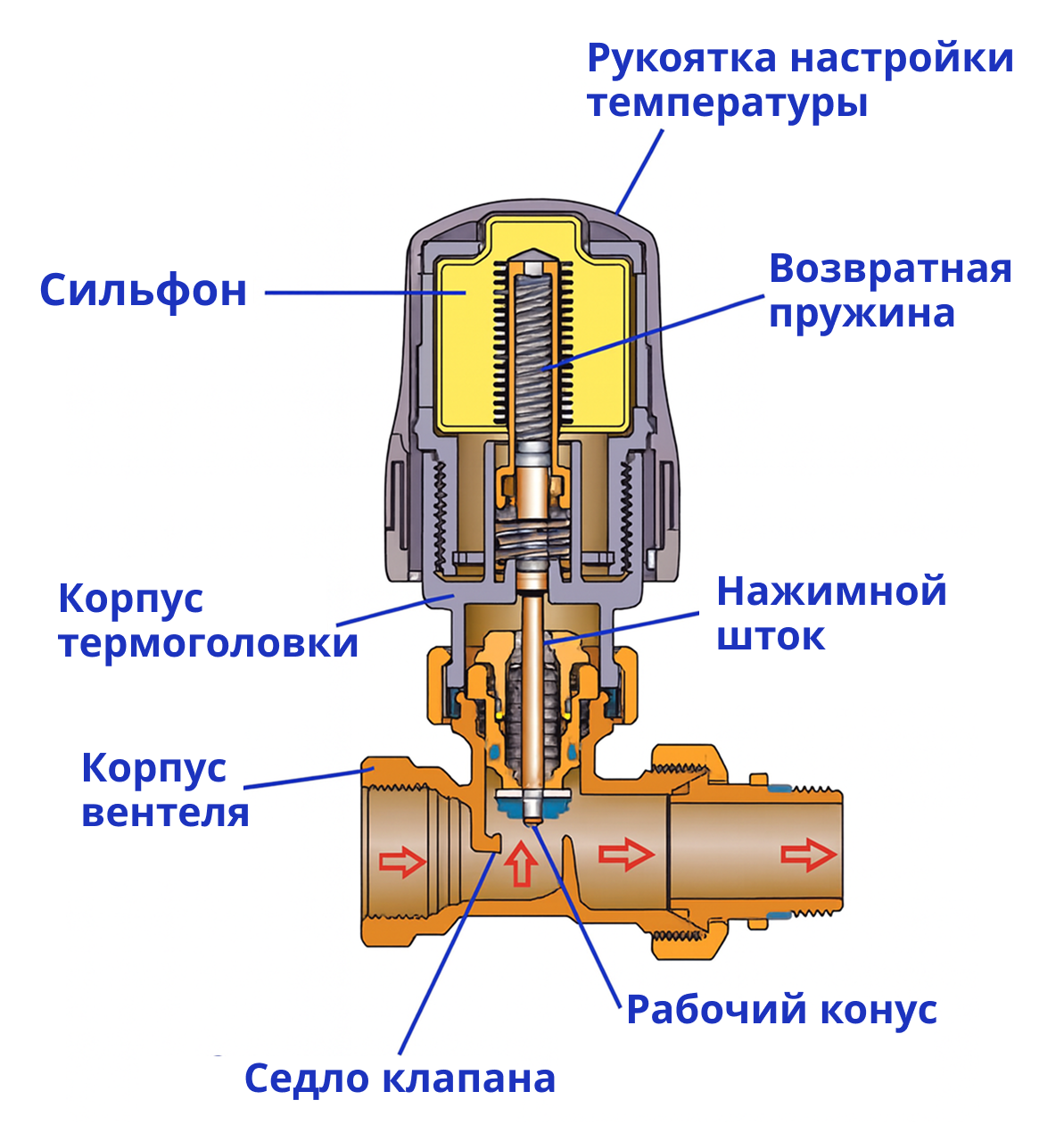

Термостатический клапан с термоголовкой в разрезе

По конфигурации термостатические клапаны бывают:

Прямые

Угловые

Осевые
