В мире инженерных систем есть «тихий враг», способный свести на нет эффективность даже самой продуманной коммуникации. Это не коррозия и не износ, а неправильно подобранный тип прохода стального крана — характеристика, которую часто игнорируют, пока она не приводит к энергопотерям, падению давления и дорогостоящему ремонту.
Недобросовестные поставщики для снижения цены могут использовать уловки (на полный и неполный цена отличается значительно) — например, не указать в счёте информацию о товаре либо привезти физически не то, что было заказано.
Эта статья поможет вам не только избежать роковых ошибок, но и правильно выбрать арматуру для корректной и эффективной работы инженерной системы.
Где купить?
Широкий ассортимент стальных кранов обоих типов доступен для заказа на нашем сайте. Покупайте на bereg.by — только качественная продукция с гарантией!

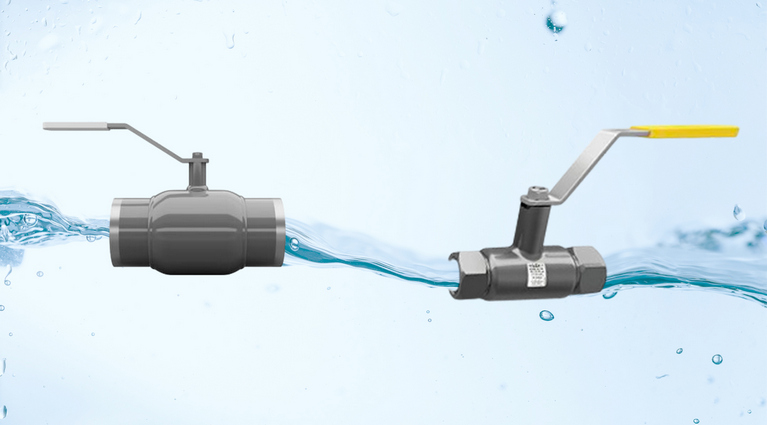

1. Стальные краны: неприхотливые «диспетчеры» потоков
Стальные краны — это тип трубопроводной арматуры, предназначенный для полного перекрытия или пуска потока рабочей среды. Их ключевые преимущества — прочность, стойкость к высоким температурам, давлениям, а также длительный срок службы.
Основные сферы применения:
- Магистральные сети водоснабжения и теплоснабжения: основное место работы стальных кранов больших диаметров
- Внутридомовые инженерные системы (ИТП): устанавливаются на вводах, для отсечения стояков и оборудования
- Промышленные трубопроводы: перекачка технологических сред, где важна стойкость к механическим воздействиям и агрессивным средам
- Пожаротушение: краны в системах противопожарного водопровода должны быть исключительно надежными и иметь минимальное гидравлическое сопротивление
Эти краны работают только в двух режимах — "открыто" или "закрыто", без промежуточных положений для регулировки. И именно в положении «открыто» тип прохода играет критическую роль.

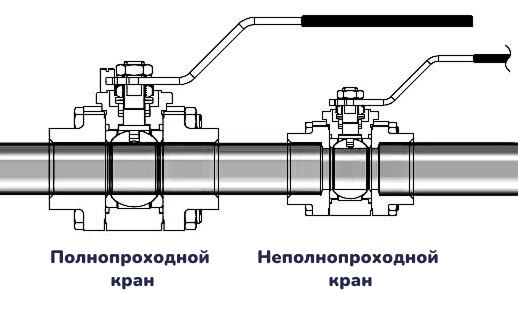

2. Цена ошибки: что произойдет при неправильном выборе прохода?
Неправильный выбор между полным и неполным проходом — ошибка, последствия которой проявляются сразу после запуска системы.
| Параметр | Кран с полным проходом (полнопроходной) | Кран с неполным проходом (редуцированный или стандартнопроходной) |
|---|---|---|
| Гидравлическое сопротивление | Минимальное. Сечение прохода равно сечению трубы | Повышенное. Сечение прохода на 1–2 типоразмера меньше сечения трубы |
| Потери давления (ΔP) | Незначительные | Существенные. Создается локальное сужение, что может приводить к потере напора |
| Пропускная способность (Kvs) | Максимальная. Соответствует параметрам трубопровода | Сниженная. Система не сможет выдать расчетный расход |
| Энергопотребление | Оптимальное. Насосам не нужно преодолевать лишнее сопротивление | Повышенное. Насосное оборудование работает с повышенной нагрузкой, что ведет к перерасходу электроэнергии и сокращению срока службы |
| Риск кавитации и шума | Низкий. Плавное течение потока | Высокий. Резкое сужение и последующее расширение потока может вызывать турбулентность и характерный свист |
| Износ и засорение | Меньший риск засорения, так как нет участков для застоя | Высокий риск засорения в местах сужения, особенно в системах с загрязненной водой |
| Стоимость и размеры | Выше и больше из-за большего размера запорного элемента (шара) и обоймы | Ниже и компактнее |
Вывод:
Установка крана с неполным проходом там, где гидравлика системы рассчитана на полный проход, вызывает следующие последствия:
- На объектах водоснабжения (ВС) и теплоснабжения (ТС): жалобы жителей на слабый напор воды в кранах, холодные радиаторы (батареи) из-за недостаточного расхода теплоносителя
- В промышленности: срыв технологических процессов из-за несоответствия расчетным расходам, перегрузка и перегрев насосов
- В пожаротушении:
Самое опасное последствие!
Неспособность системы обеспечить расчетный расход воды для тушения пожара, что ставит под угрозу жизни людей и сохранность имущества
Эти товары можно посмотреть здесь - большой выбор диаметров и типов подключения!
3. Инструкция для покупателя: как отличить полный проход от неполного
Определить тип прохода можно двумя способами: по документам и «на глаз».
A. Работа с документацией (счёт, паспорт, каталог)
- Условный проход (DN или Ду): например, DN100. Это диаметр трубы, на которую рассчитан кран
- Диаметр прохода через кран (d): указывается в мм. Именно он является ключевым
- Коэффициент пропускной способности (Kvs): значение для полнопроходного крана будет значительно выше
Сравнительная таблица для крана на DN100:
| Параметр | Кран полнопроходный | Кран неполнопроходный |
|---|---|---|
| Условный проход (DN) | 100 | 100 |
| Диаметр прохода (d) | 100 мм | ~80 мм |
| Коэффициент Kvs | ~950 м³/ч | ~450 м³/ч |
| Обозначение в счёте | «полнопроходной», «п/п», «пп», «100/100» | «стандартнопроходной», «редуцированный», «ничего не указано», «100/80» или просто «100» |
Примеры обозначений: «Кран стальной шаровый 11с67п DN100 полнопроходной» или «Кран стальной шаровый 11с67п DN100/100».
B. Визуальный и физический осмотр (когда кран уже на объекте)
- Посмотрите на состояние «в открытом» положении. Если отверстие в шаре визуально совпадает с диаметром присоединительных фланцев/резьбы — это полный проход. Если отверстие заметно меньше — неполный
*Отметим, что даже опытному специалисту может быть затруднительно визуально отличить
- Сравните артикул на самом изделии с каталогом производителя и техническим паспортом
- Используйте измерительные приборы либо подручные предметы, соответствующие размеру предполагаемого прохода
Не уверены в выборе? Наши специалисты помогут подобрать оптимальное решение.
Покупайте на bereg.by и получите профессиональную консультацию!
Выбор между стальным краном с полным и неполным проходом — это не вопрос экономии на закупке, а стратегическое решение, определяющее эффективность и надежность всей инженерной системы. Если в проекте заложен определённый тип запорной арматуры, его необходимо придерживаться.
Золотое правило:Полнопроходные краны используются во всех магистральных линиях, где важны минимальные потери давления, а также в системах пожаротушения и для перекачки вязких сред.
Неполнопроходные краны допустимы для ответвлений к конечным потребителям, где небольшое падение давления некритично, или в системах с низкими требованиями к гидравлике, где главный приоритет — экономия средств и пространства.
Правильно выбранная арматура — это бесшумная работа, расчетный напор, экономия энергии и ваша репутация.
